Repetidor UHF
- Detalles
- Visto: 1734
Datos de operación
FM análogo
- Frecuencia de transmisión:
438.100 MHz - Frecuencia de recepción:
433.100 MHz - Tono Enc/Dec:
123/123
C4FM(Fusión)
- Frecuencia de transmisión:
438.100 MHz - Frecuencia de recepción:
433.100 MHz - Conexión permanente al reflector :
MX YSF México
DMR
- Frecuencia de Transmisión:
438.100 MHz - Frecuencia de Recepción:
433.100 MHz - TG estáticos:
Durango 33410,FMRE 33445,Emergencias 34911
Descripción y cobertura

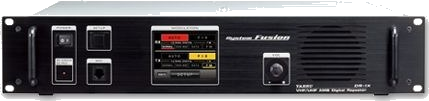

Para cobertura en la banda de UHF, se tiene un repetidor marca Yaesu® modelo DR-1X funcionando en la banda de UHF instalado en el «Cerro de los Remedios», el cual se encuentra en la zona norte de la ciudad de Victoria de Durango a una altura de 120 m. sobre el nivel promedio de la ciudad antes mencionada; proporciona una cobertura perfecta para operación portátil, incluso en interiores como: edificios, casas o centros comerciales dentro de la mancha urbana de la ciudad.
Originalmente, el repetidor Yaesu® DR1-X se utilizó en FM análogo, sin embargo gracias a la integración de una tarjeta MMDVM, se logró convertir en un repetidor «multiprotocolos», operando actualmente FM análogo, C4FM(Fusión) y DMR.
Para operación de móvil, el repetidor tiene una cobertura promedio de 70 km de radio desde el punto de instalación:
- Carretera Federal Libre Durango-Torreón, MEX 40. Desde el kilometro 75 hasta Ciudad Guadalupe Victoria, cabecera del municipio de Guadalupe Victoria perteneciente al estado de Durango, con cobertura sin interrupciones.
- Carretera Durango-Mezquital, MEX 23. El sistema de UHF al igual que el sistema de VHF, tiene cobertura en los sitios hermosos de la Sierra Madre Occidental:
- Desde estación portátil: «La Muralla», «Otinapa», «El Tecuán» y todos aquellos sitios que se encuentren dentro de 35 km desde el sitio de instalación.
- Desde estaciones móviles con potencias superiores a 5 watts: el repetidor es activado prácticamente de forma continua hasta el kilómetro 50 de la Autopista Durango-Mazatlán, MEX 40D y Carretera Federal Libre Durango-Villa Unión, MEX 40.
- Carretera Federal Libre Durango-México, MEX 45D. Puede ser activado desde estación móvil con más de 5 watts desde la población conocida como: «pueblo mágico» Nombre de Dios, del municipio que lleva su mismo nombre, perteneciente al estado de Durango y hasta las zonas más altas del «Parque Nacional Sierra de Órganos».
- Carretera Guanaceví-Durango, MEX 23. Hacia el norte de la ciudad de Victoria de Durango, el repetidor se ha probado que puede ser activado hasta los límites entre los municipios de Durango y Canatlán; ambos pertenecientes al estado de Durango.
- Carretera Durango-Mezquital, MEX 23. En esta ruta no se tiene un reporte exacto de cobertura, sin embargo se sabe que puede ser activado sin interrupciones y desde estación móvil hasta el kilometro 60. Pero se estima que puede ser activado hasta el kilometro 30, es decir, en las cercanías de la localidad conocida como Tomás Urbina, del municipio de Durango perteneciente al estado del mismo nombre.
